Информация о продукте

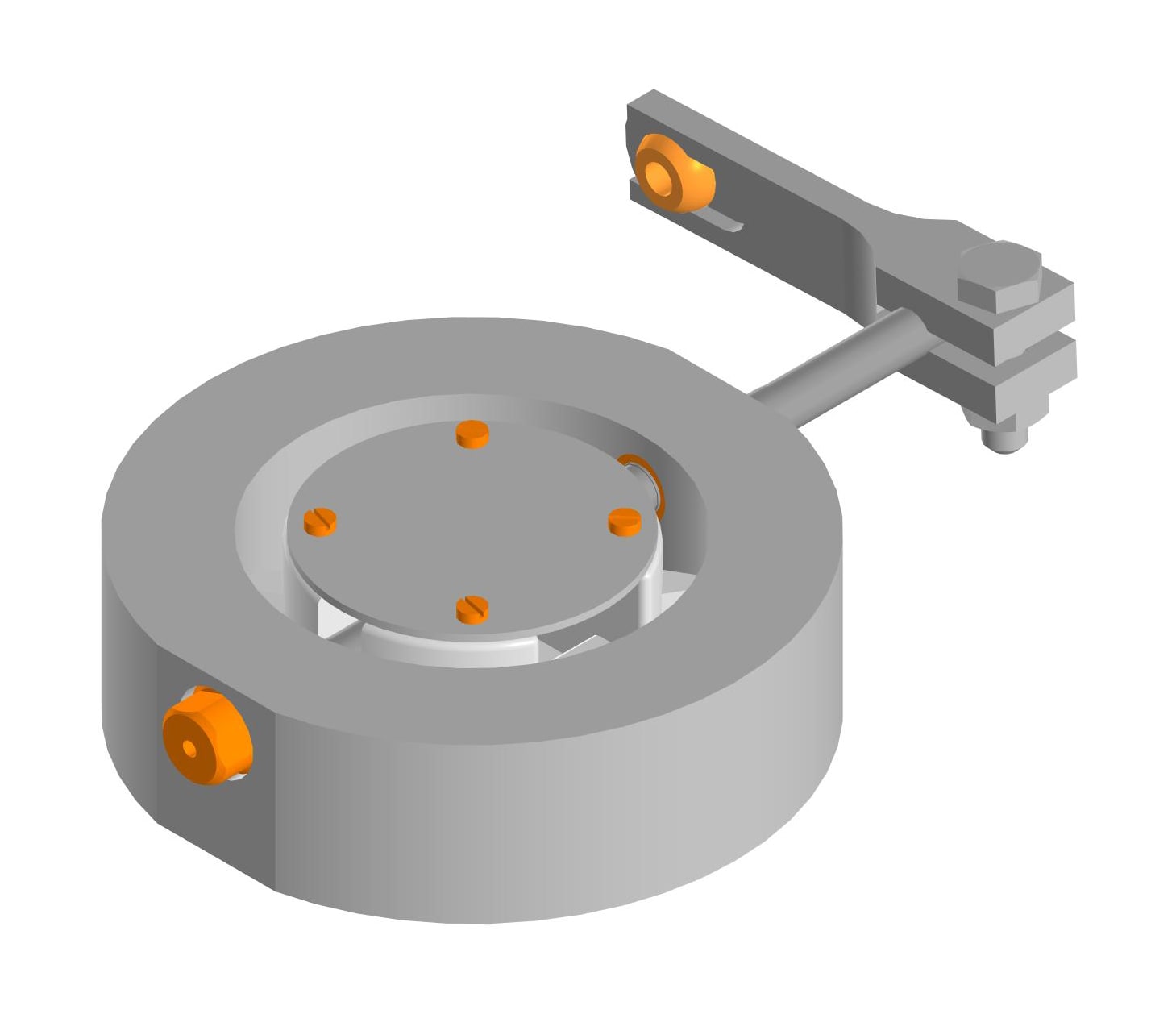

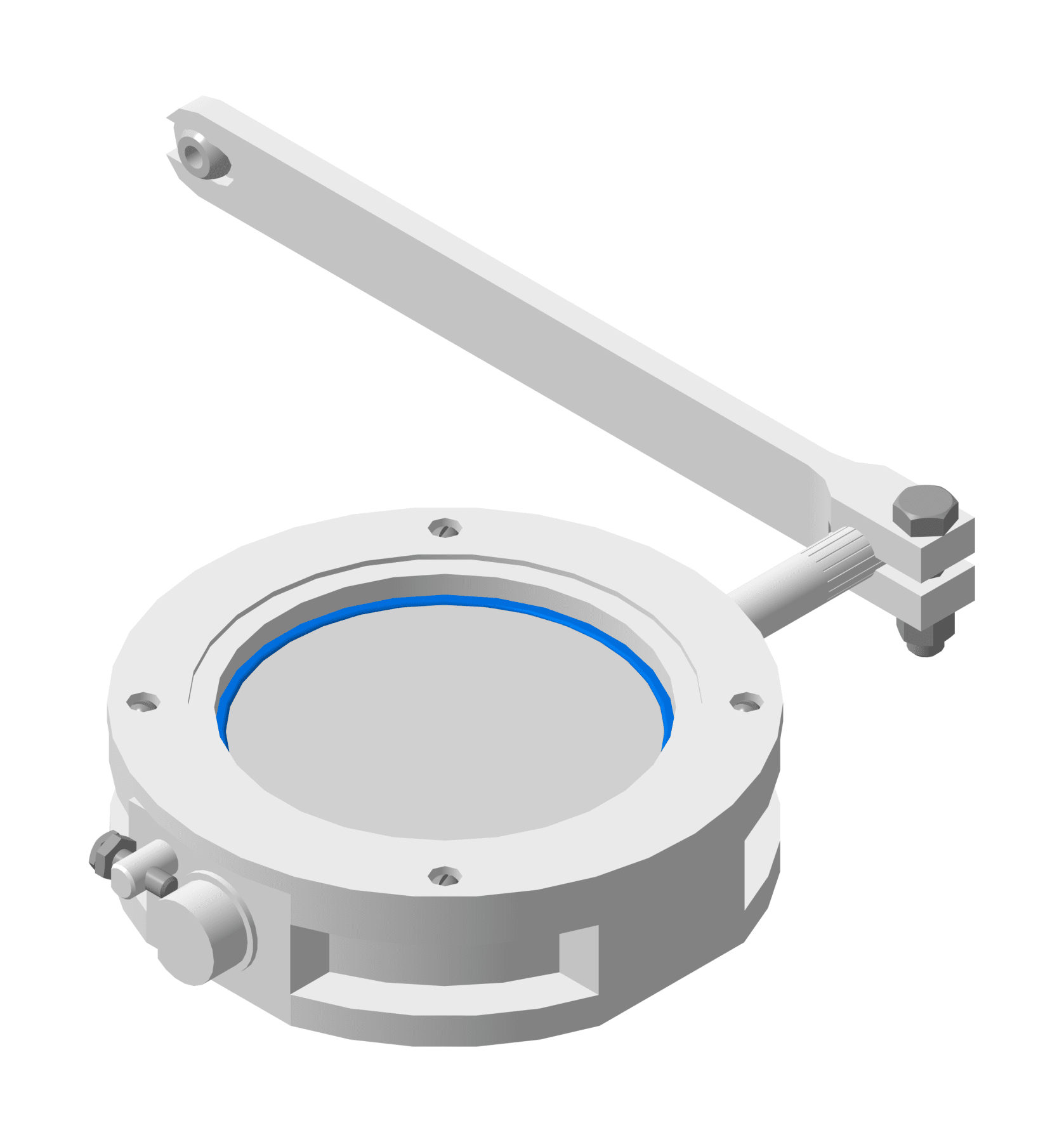

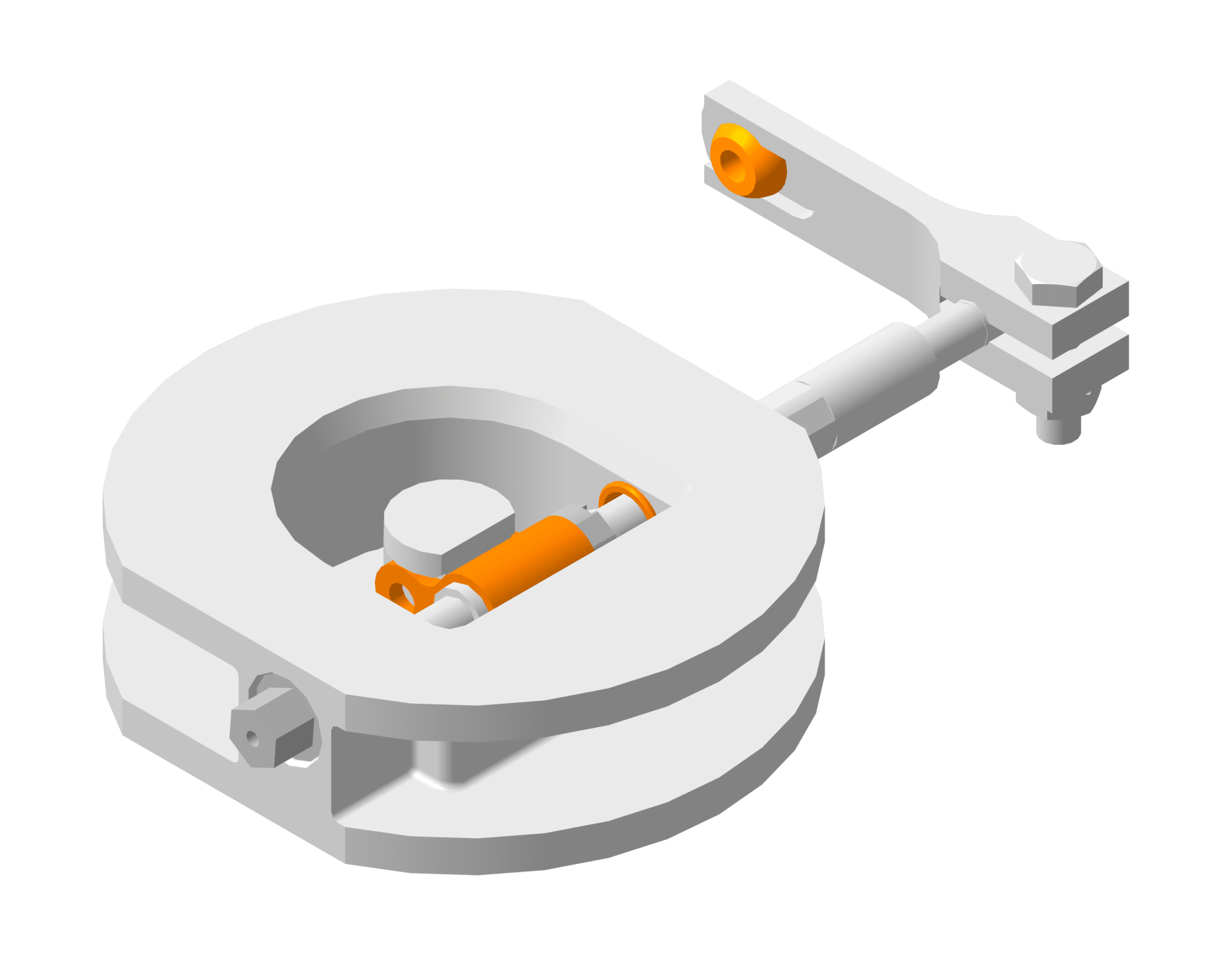

Предназначены для использования в автоматизированных групповых установках типа «Спутник», «БИУС» и измерительных установках «ОЗНА-Массомер» с целью создания перепада давления между сепаратором и общим коллектором. Функциональное назначение заслонки — открытие и закрытие газовой линии при помощи тяг от поплавка сепарационной емкости.

Конкурентные преимущества

Минимизация возможности деформации, изгиба и излома вала заслонки за счет исключения проточек для сальников на валу и увеличения размера корпуса;
Увеличена надежность заслонки за счет введения полиуретановой манжеты для уплотнения и обеспечения герметичности заслонки.
Низкие затраты на эксплуатацию и сервисное обслуживание
Комплектующие и узлы данной заслонки 100% собственного производства
Сокращенные сроки поставки, до 30 дней
Наличие страхового запаса

Заслонки соответствуют требованиям

Заслонки ТУ 3667-016-00135786-2006
Сертификат на тип продукции на Заслонку требованиям ТР ТС 010/2011
Декларация о соответствии на Заслонки требованиям ТР ТС 010/2011
Декларация о соответствии на регуляторы расхода РР, заслонку КЭ-00-01М требованиям ТРТС 032/2013
Сертификат соответствия на заслонку газовую ПДРК диаметром от 150 мм требованиям ТР ТС 032/2013

Технические характеристики

Заслонка	КЭ.00.00-01М	ПДРК.305365.002-03
Диаметр номинальный, DN, мм	80	150
Рабочее давление, МПа, не более	4,0
Рабочая среда	Нефтегазоводяная смесь
Диапазон расхода, м³/сут	От 1 до 400	От 10 до 1500
Климатическое исполнение по ГОСТ 15150-69	У2
Температура рабочей среды, °С	От +5 до +70
Обводненность, %	От 0 до 98
Содержание свободного газа в жидкости при рабочем давлении, м³/м³	От 0,1 до 16
Гарантийная наработка на отказ, ч, не менее	4300
Полный средний срок службы, лет, не менее	10
