Газлифтные месторождения

Проблема

Добыча попутного нефтяного газа в России продолжает ежегодно расти, опережая по темпам прирост производства нефти в 3,5 раза. При этом с 2012 года действует постановление правительства, предусматривающее повышенный коэффициент к нормативам платы за выбросы и отсутствие приборов измерения и учета ПНГ. Одновременно с этим снижается качество минерально-сырьевой базы, запасы становятся трудно извлекаемыми, разрабатываются месторождения вязкой нефти. В связи с этим растёт число месторождений, где оптимальным способом поддержания пластового давления является закачка газа обратно в пласт. Это снижает вязкость и плотность нефти и поддавливает продуктивный пласт газовой шапкой. Однако такая технология сопряжена со сложностями подготовки и учёта газа.

Альтернативы

Газлифтные месторождения могут эксплуатироваться с двумя типами технологий — компрессорным и безкомпрессорным. При компрессорном типе необходима более качественная подготовка газа. При безкомпрессорном типе необходимо удержание высокого давления газа, что накладывает ограничения на инфраструктуру его сбора и подготовки. Сложность учёта газа, закачиваемого в пласт, обусловлена количеством скважин, по которым необходим учёт, при этом расход — как общий, так и для каждой скважины может отличаться в зависимости от требуемых условий пласта и технологии поддержания пластового давления. В таких условиях распределённая система регулирования подачи и учёта газа будет слишком громоздкой и дорогостоящей.

Решение

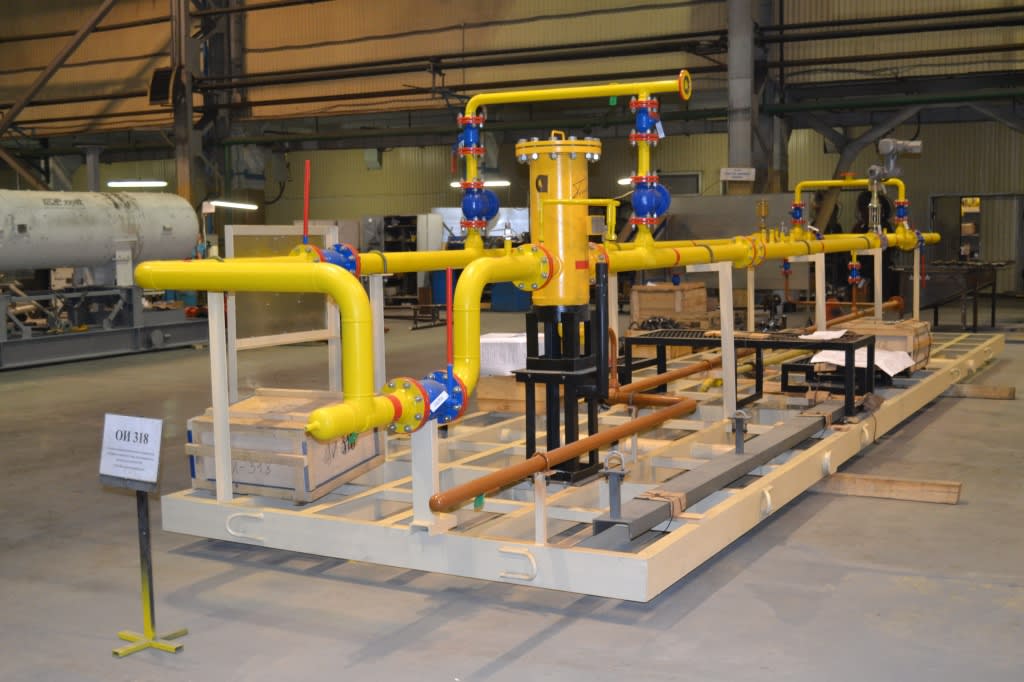

Компания «ОЗНА» разработала блок подготовки газа, закачиваемого в пласт на базе низкотемпературной сепарации. Это позволит разделить потоки газа и готовить их до требуемых условий. Для эффективного учёта газа предлагается единый блок с резервной линией измерений, линией газа на дежурную горелку и системой аварийного сброса на ГФУ. При этом электрощитовое помещение объединено с технологическим блоком за счёт создания в нём избыточного давления подпорной вентиляцией.

Результат

Блок подготовки газа обеспечивает эффективную и долгую работу дорогостоящего компрессорного оборудования. Единый блок-бокс узла учёта снижает площадь застройки и капитальные вложения на фундаменты и основания. Подпорная вентиляция обеспечивает эффективность по цене системы взрывозащиты. Автоматическое регулирование расхода позволяет обеспечивать требуемы объям закачки для каждой скважины индивидуально. При этом резервная линия обеспечивает большую гибкость технологической схемы.
