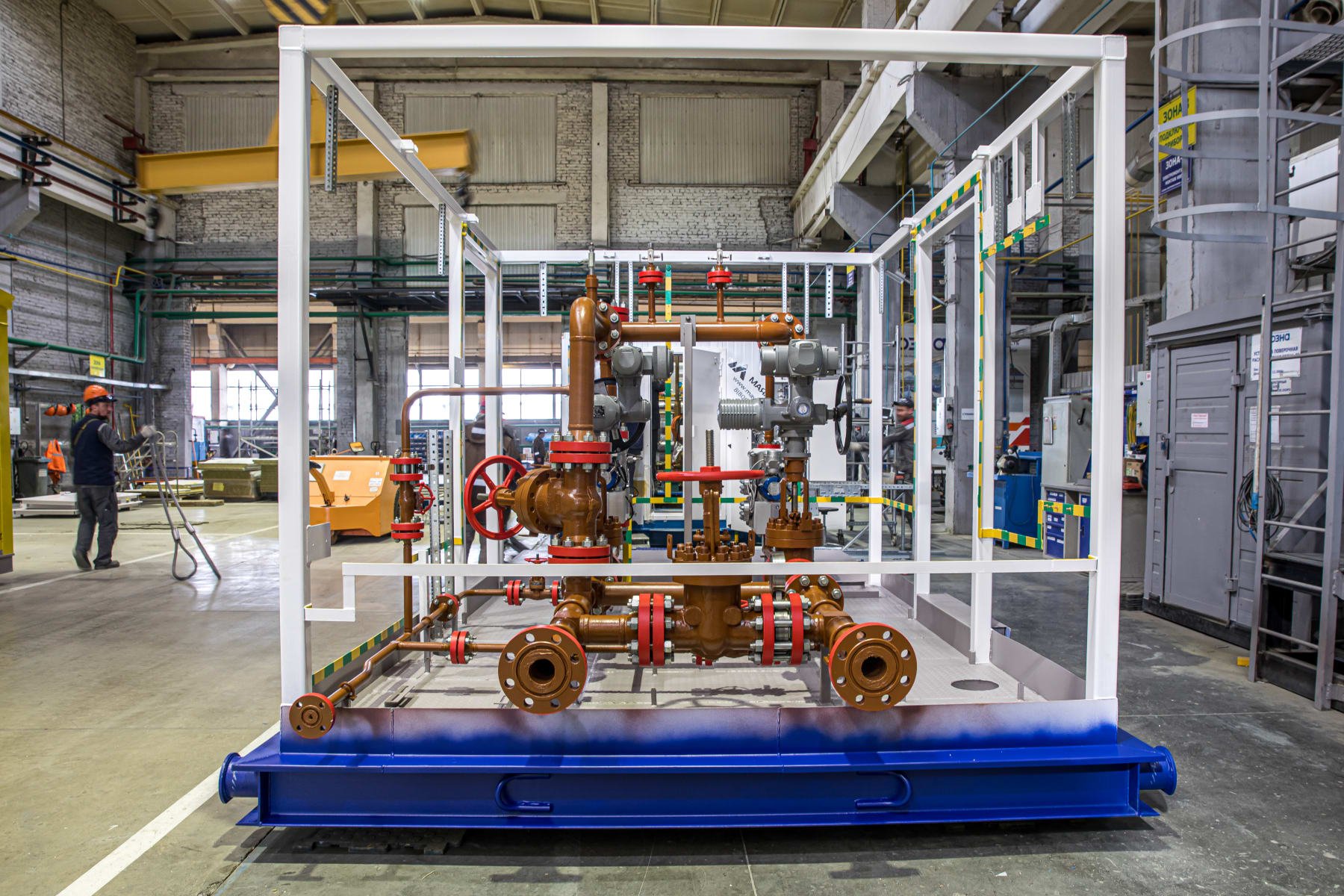

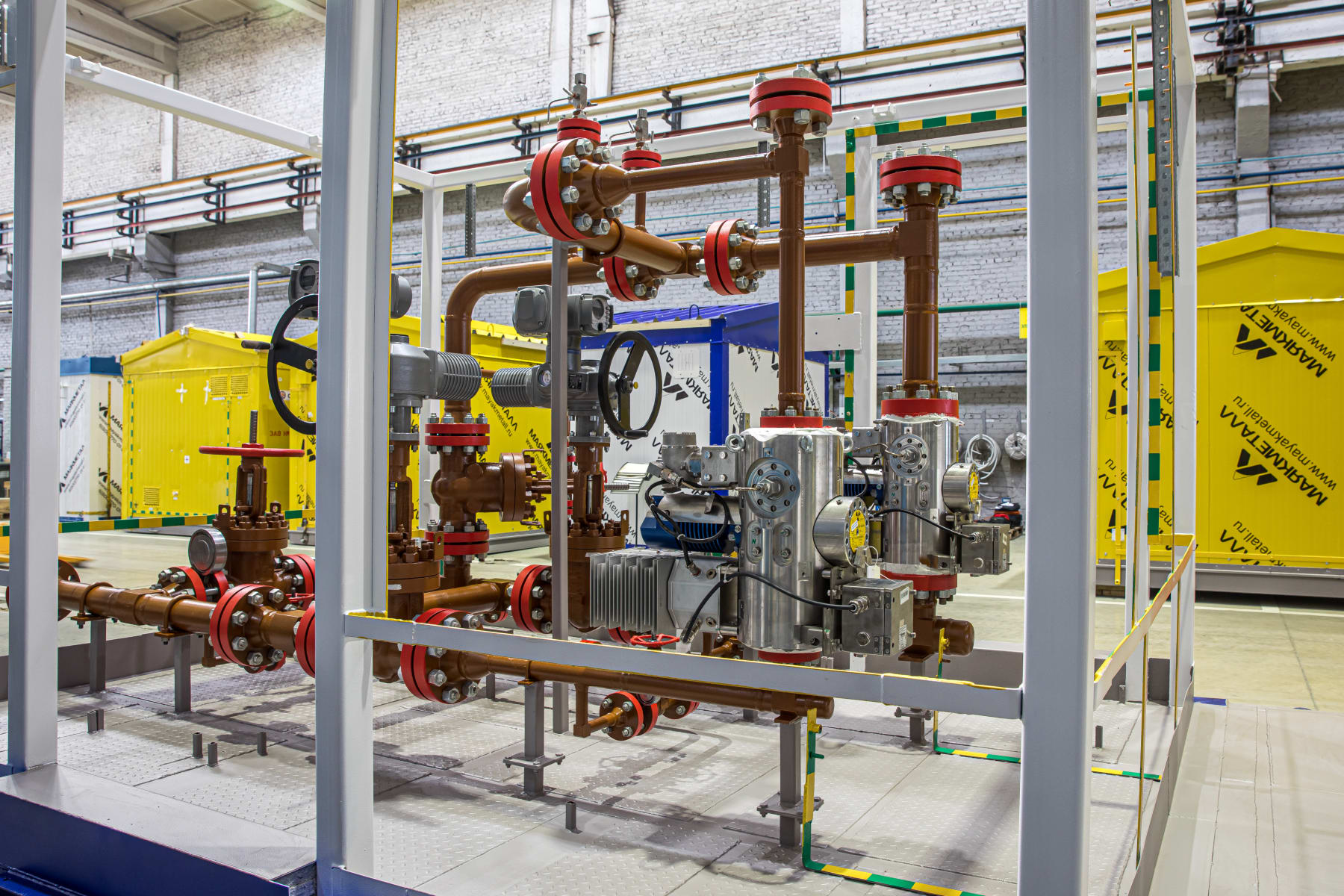

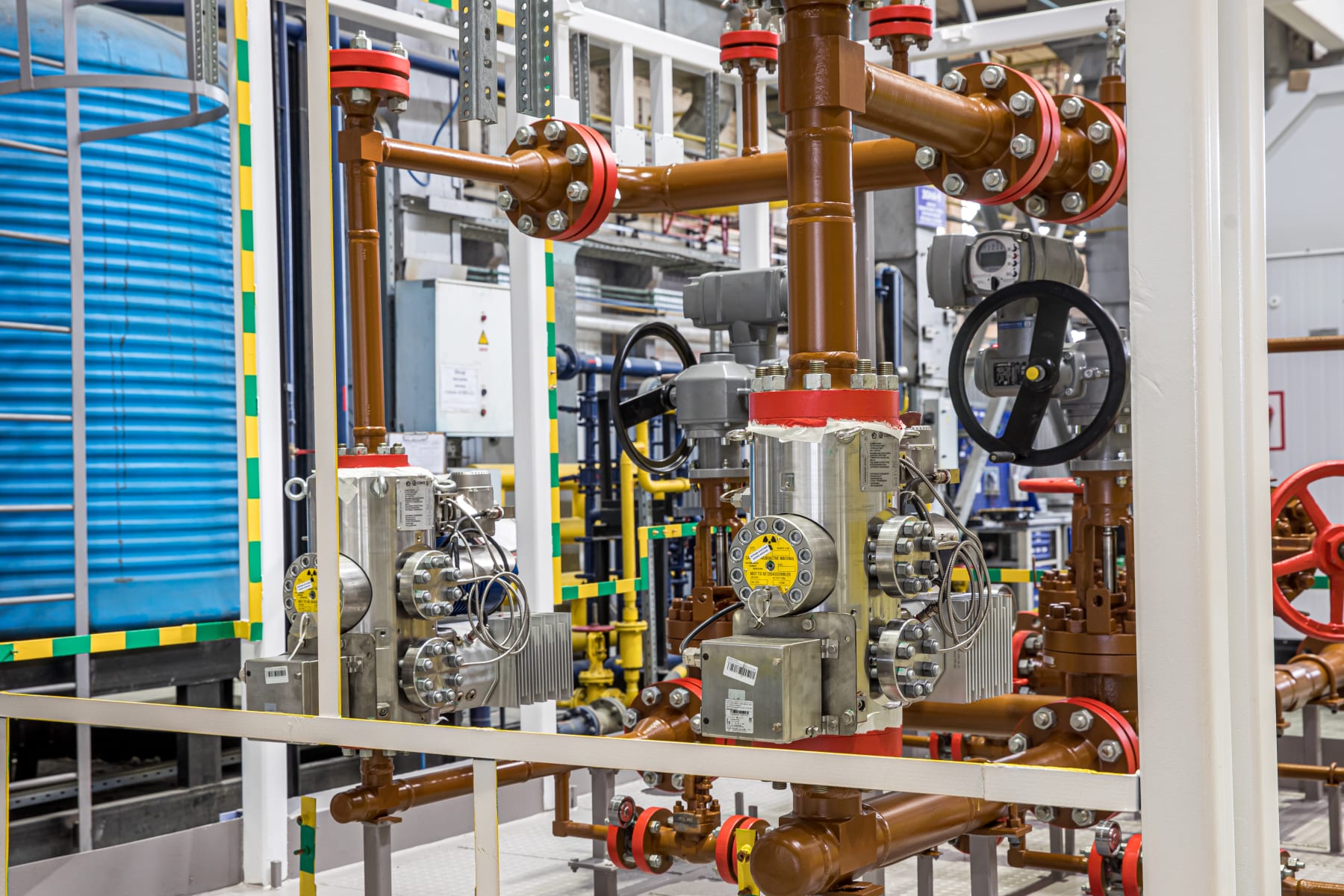

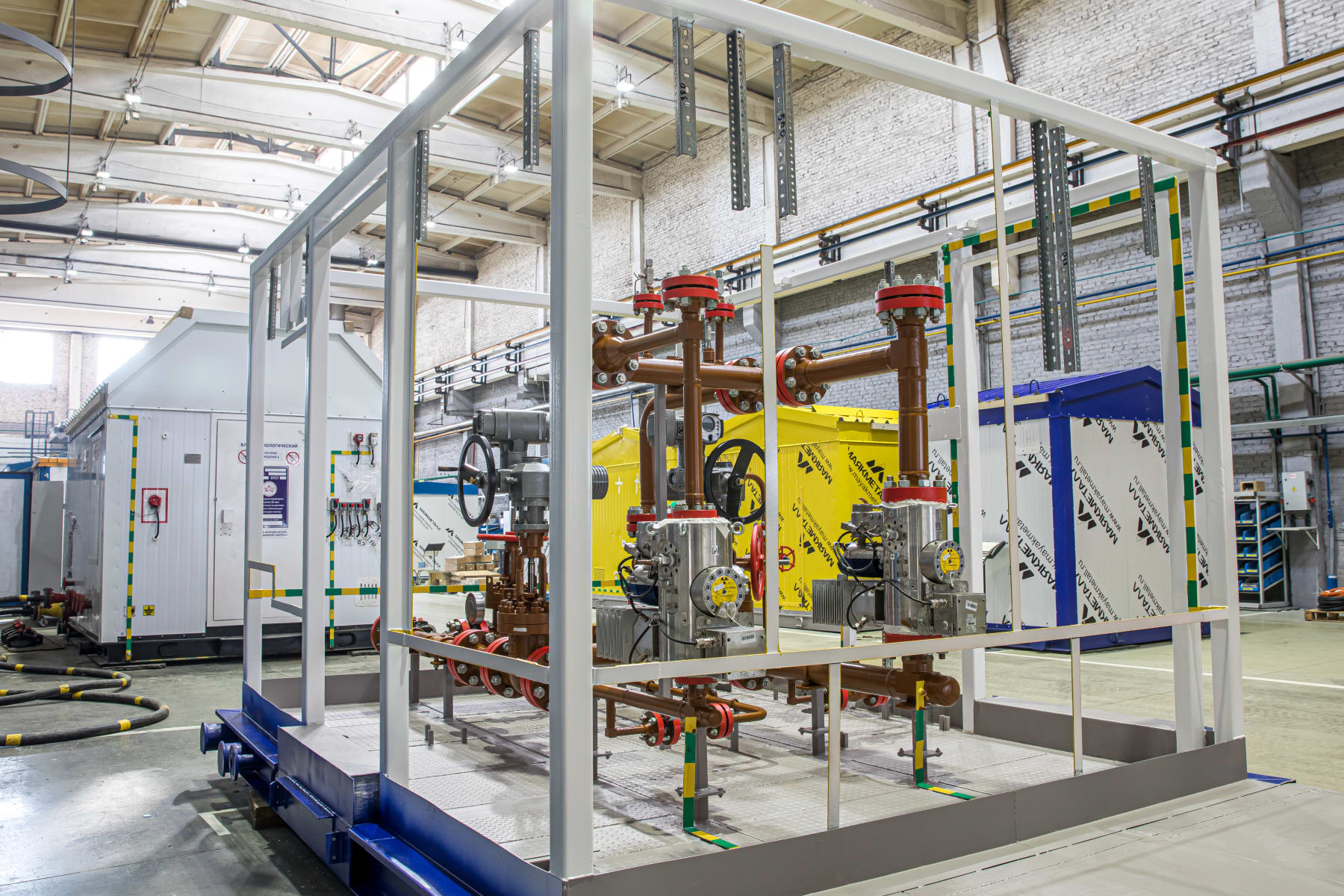

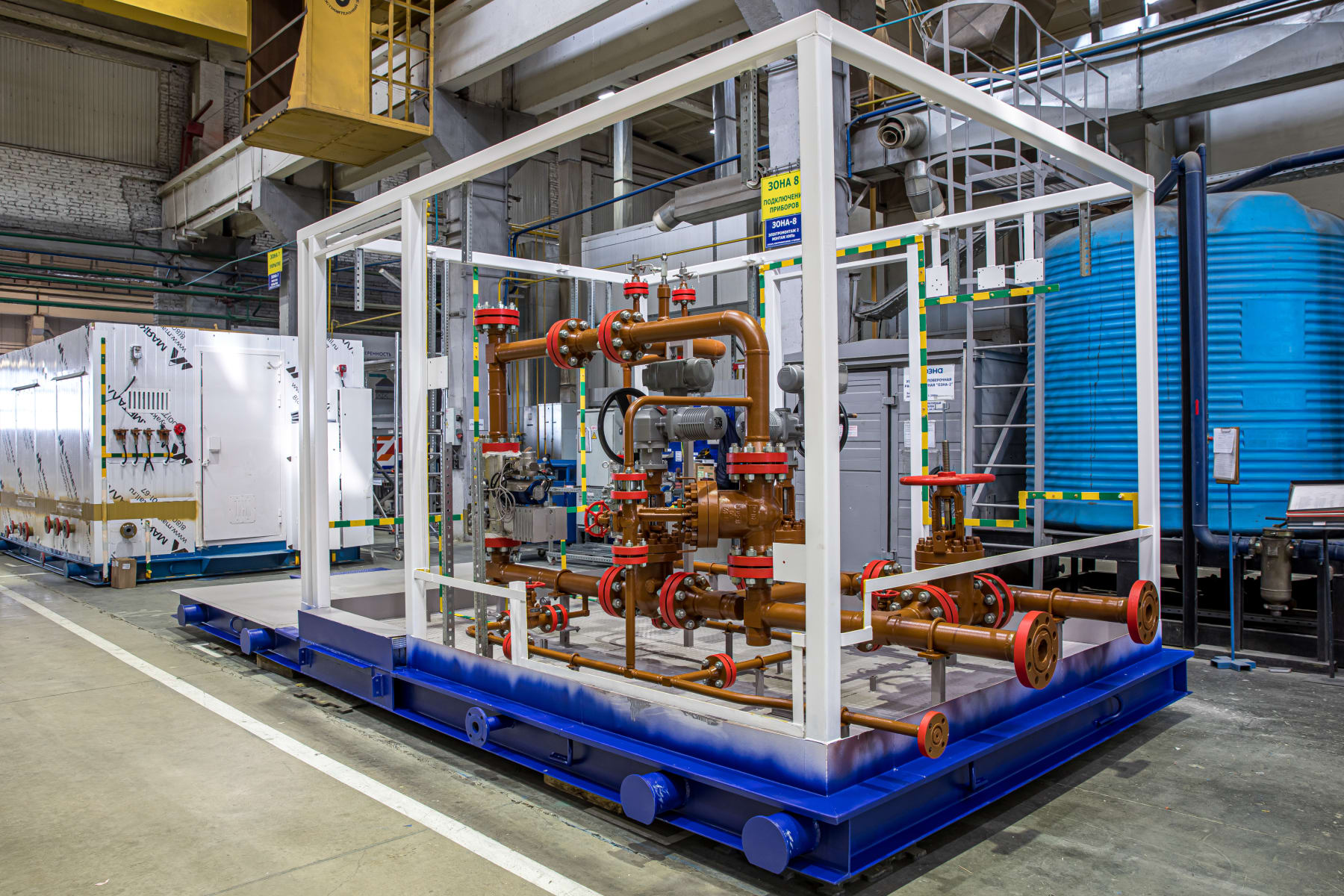

Измерительная установка «ОЗНА-Vx»

О продукте
Характеристики
Документация

Информация о продукте

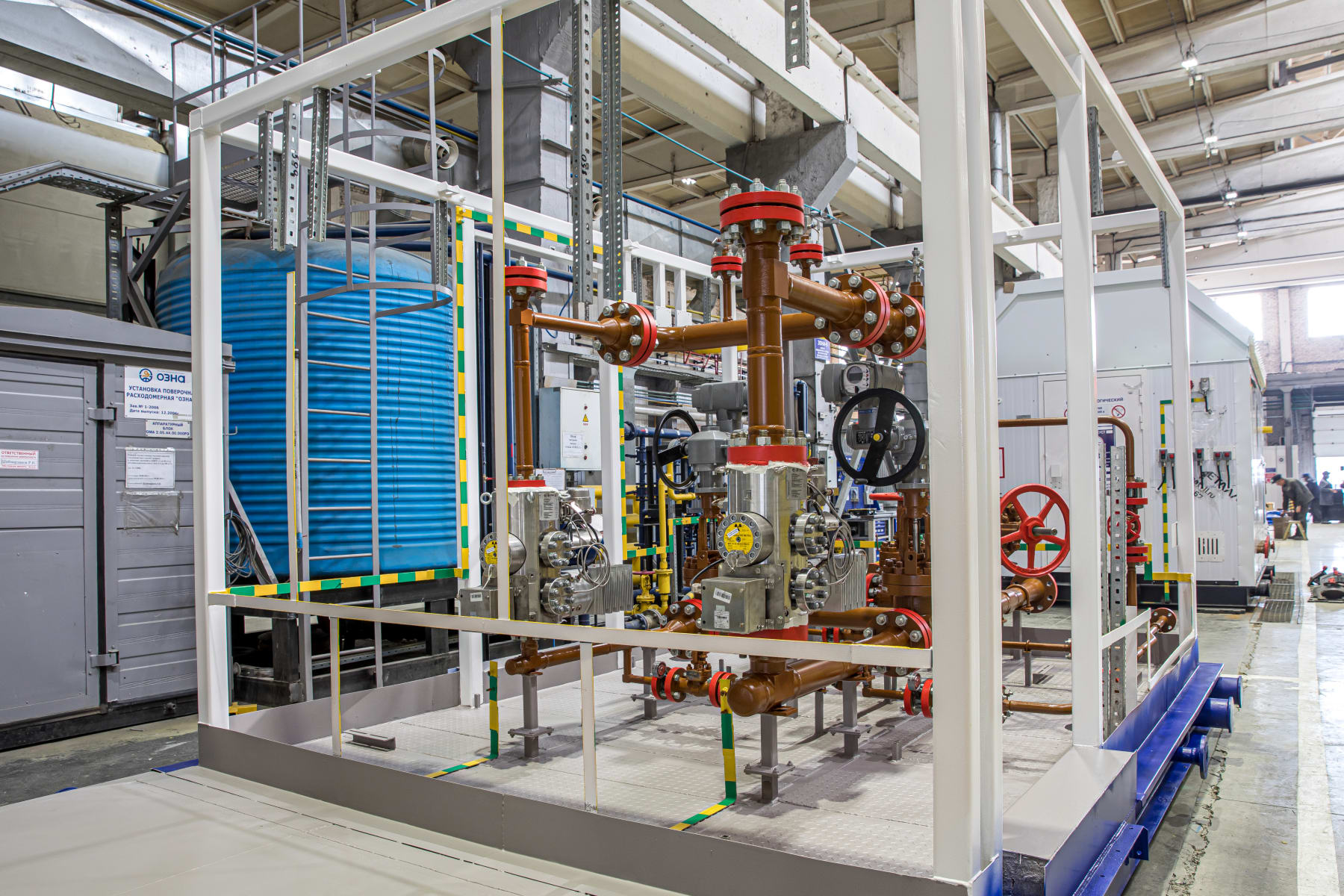

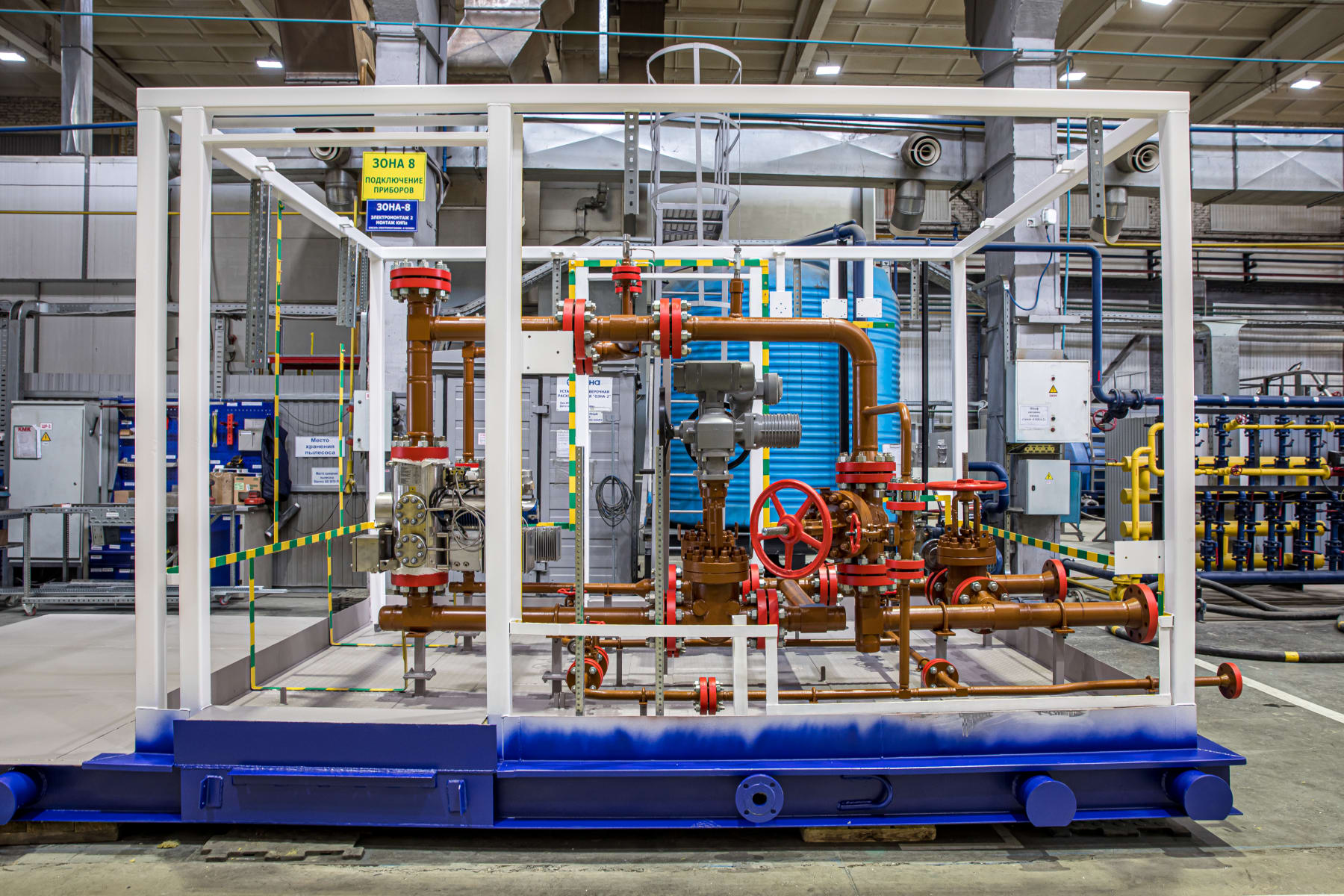

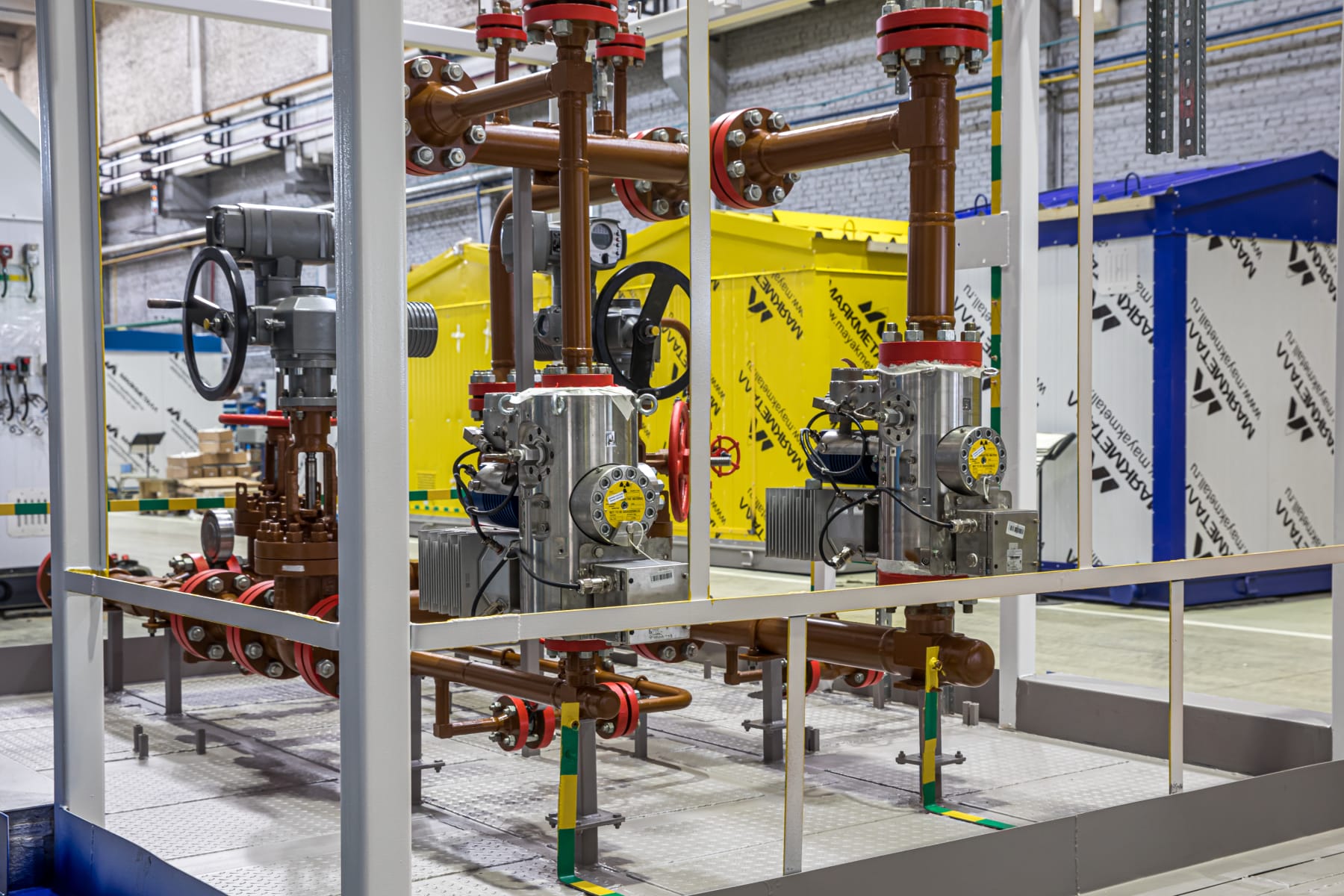

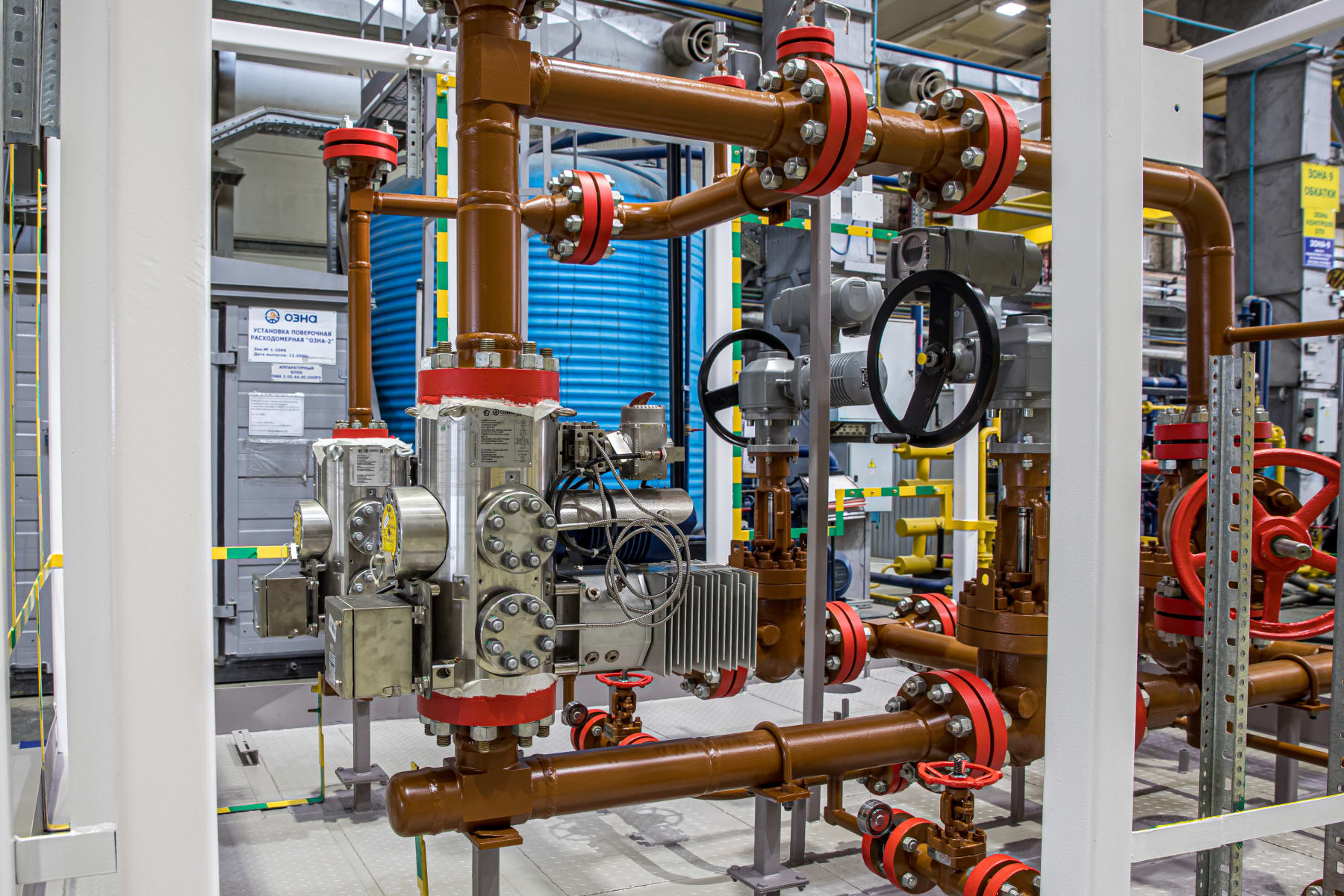

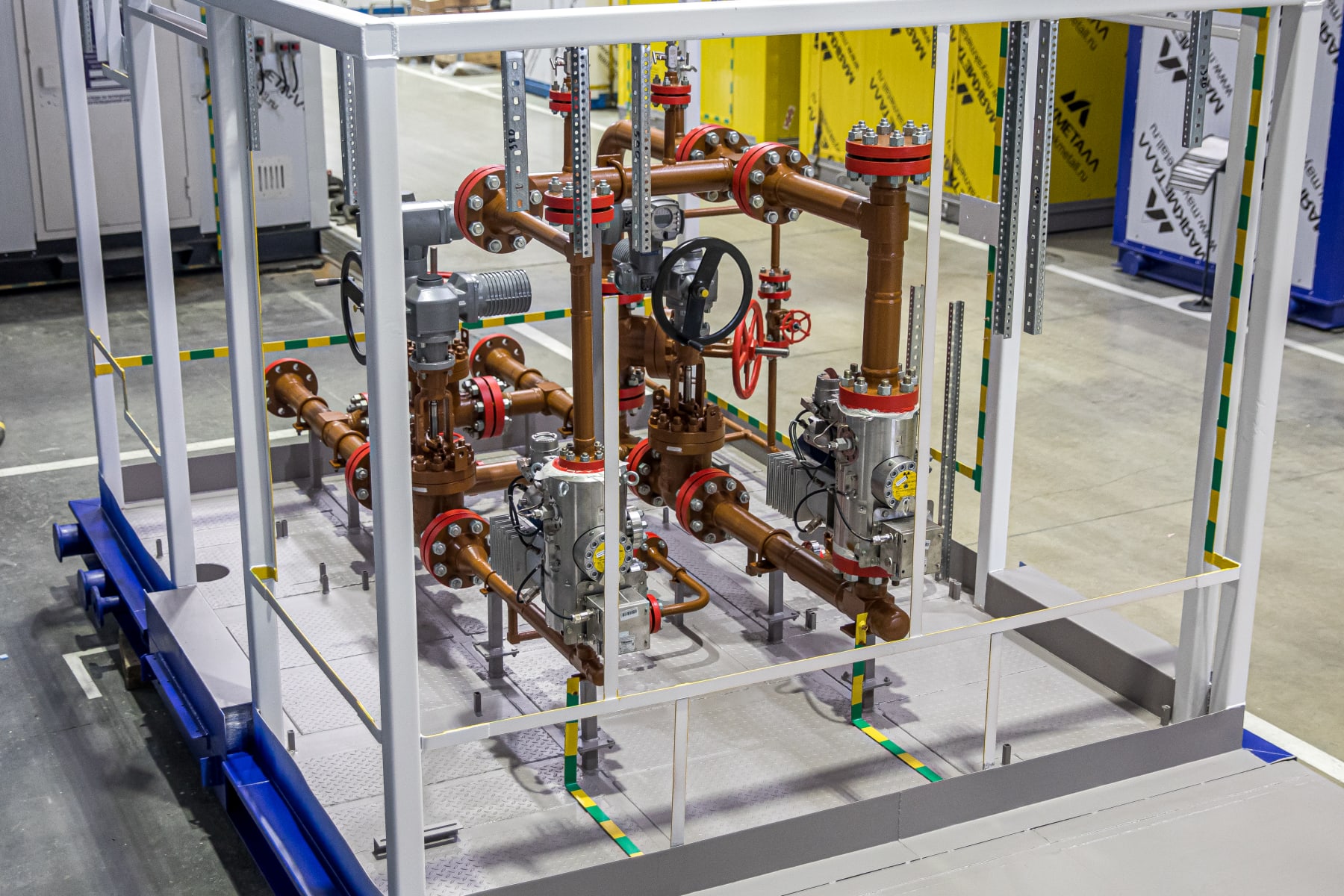

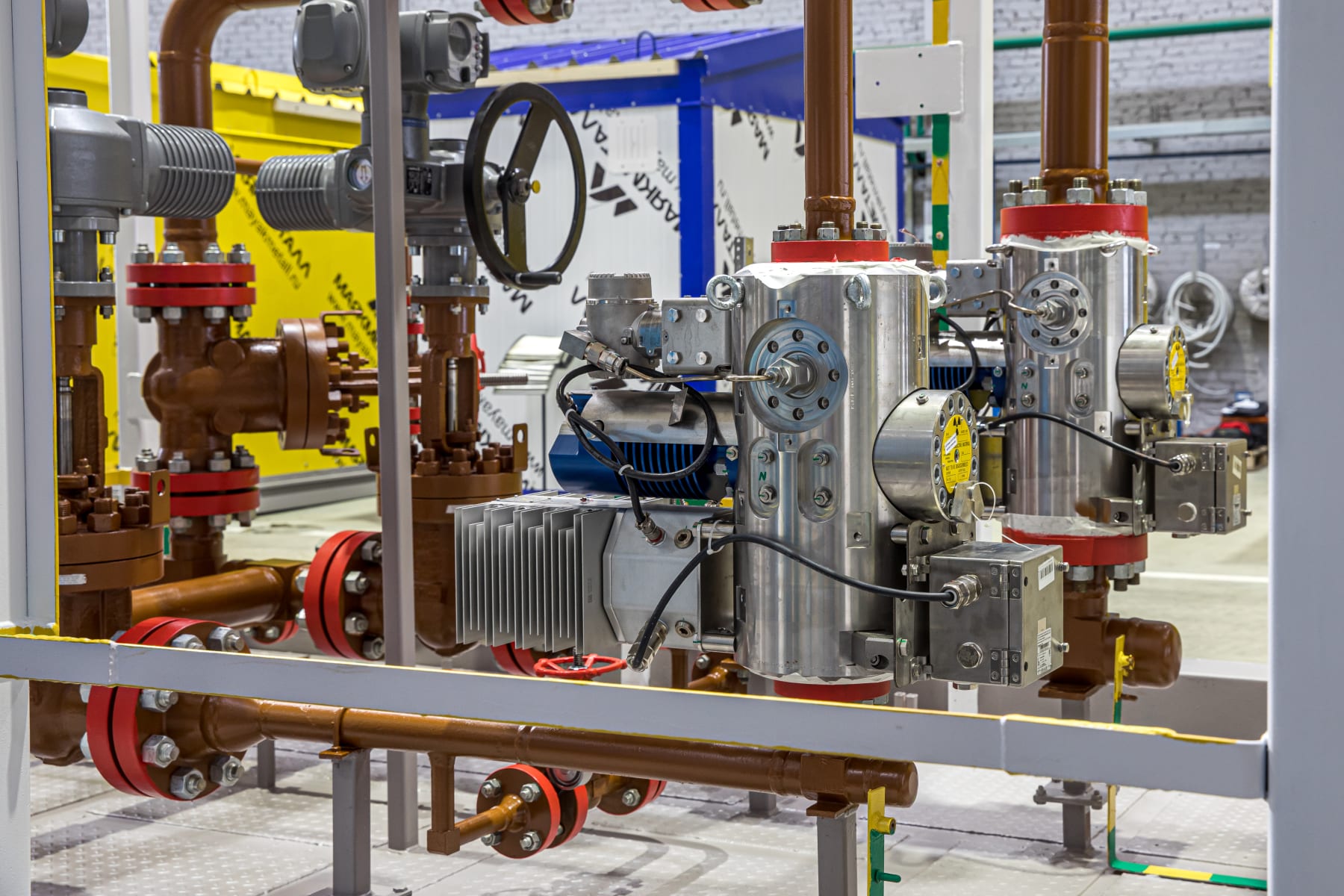

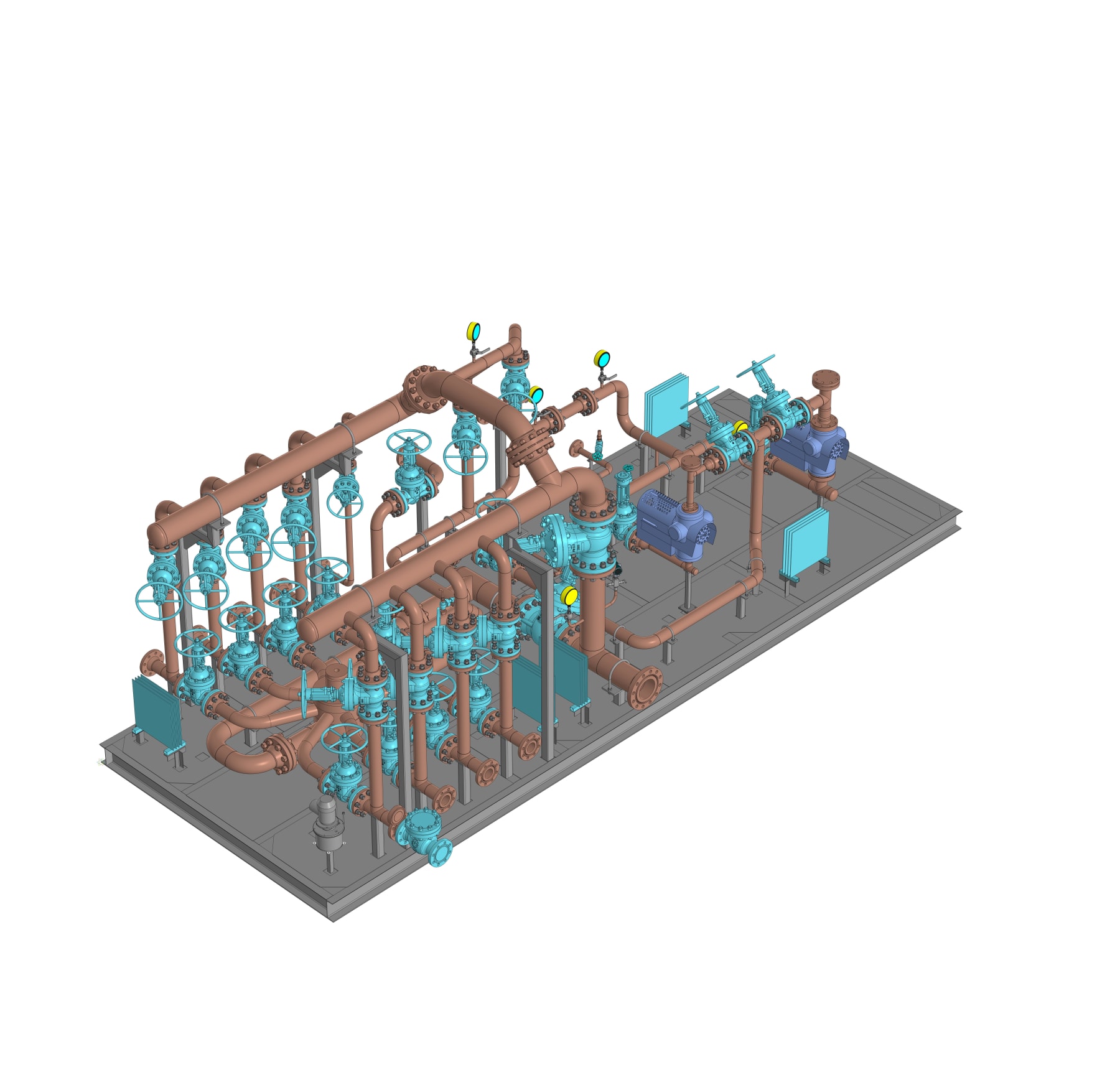

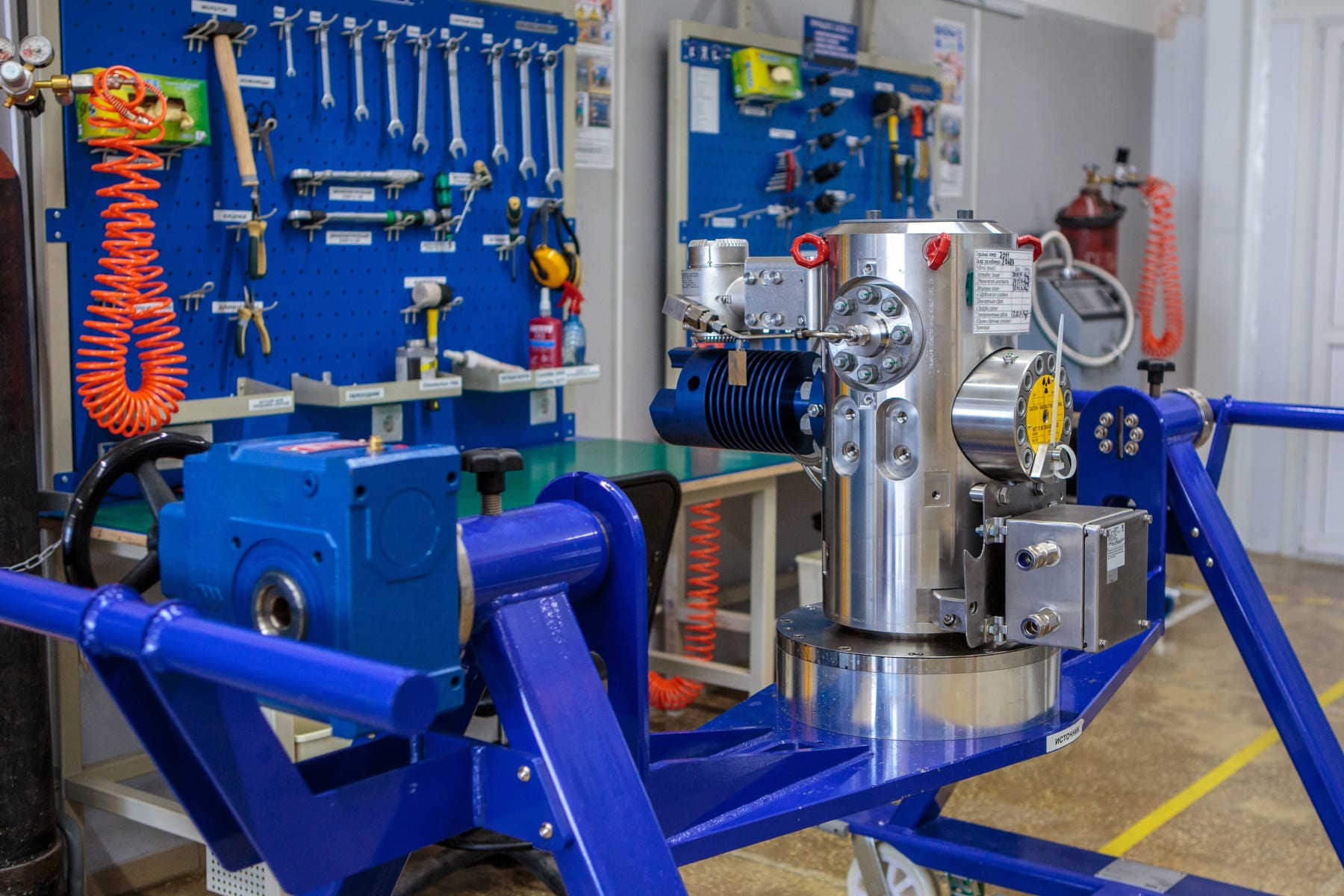

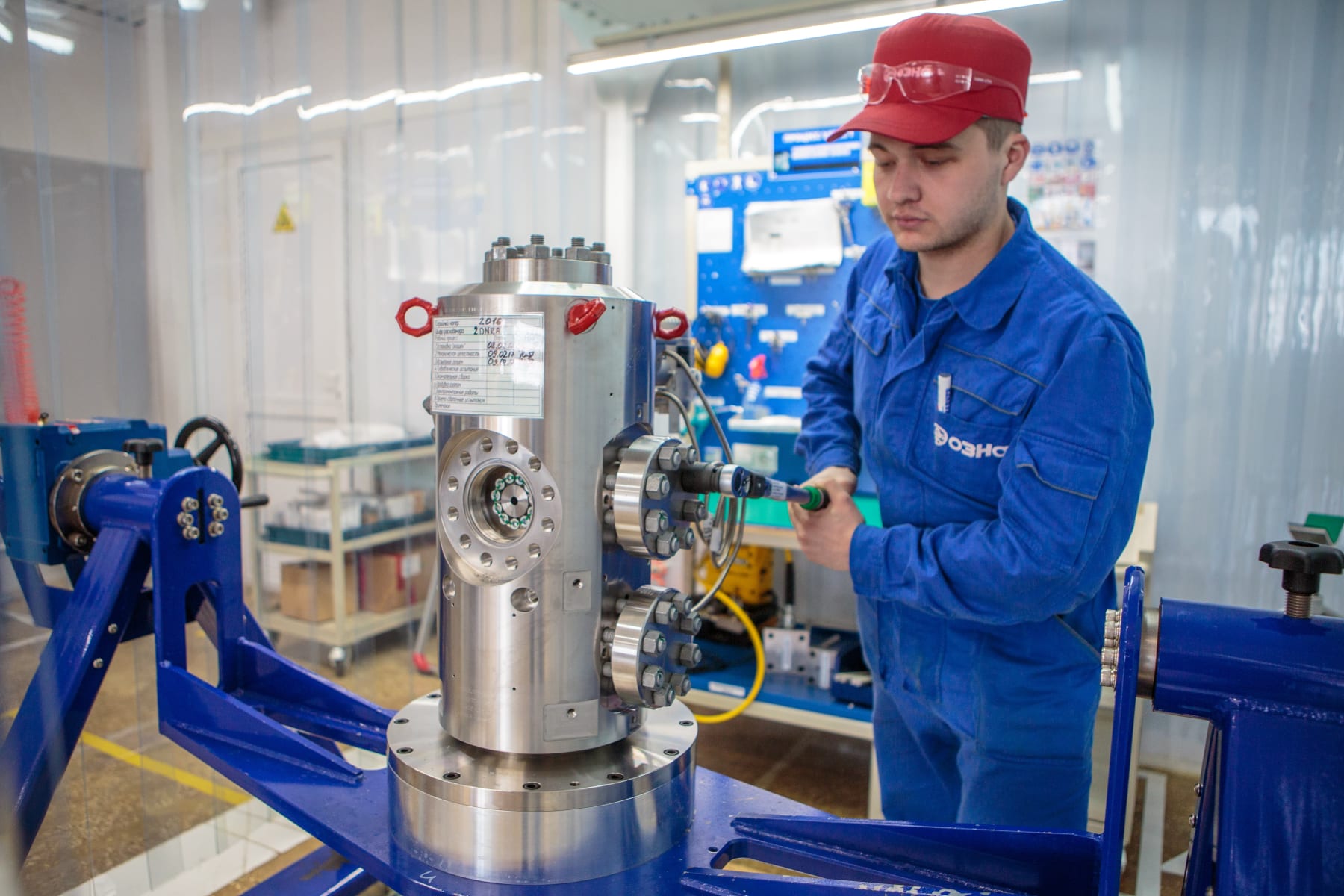

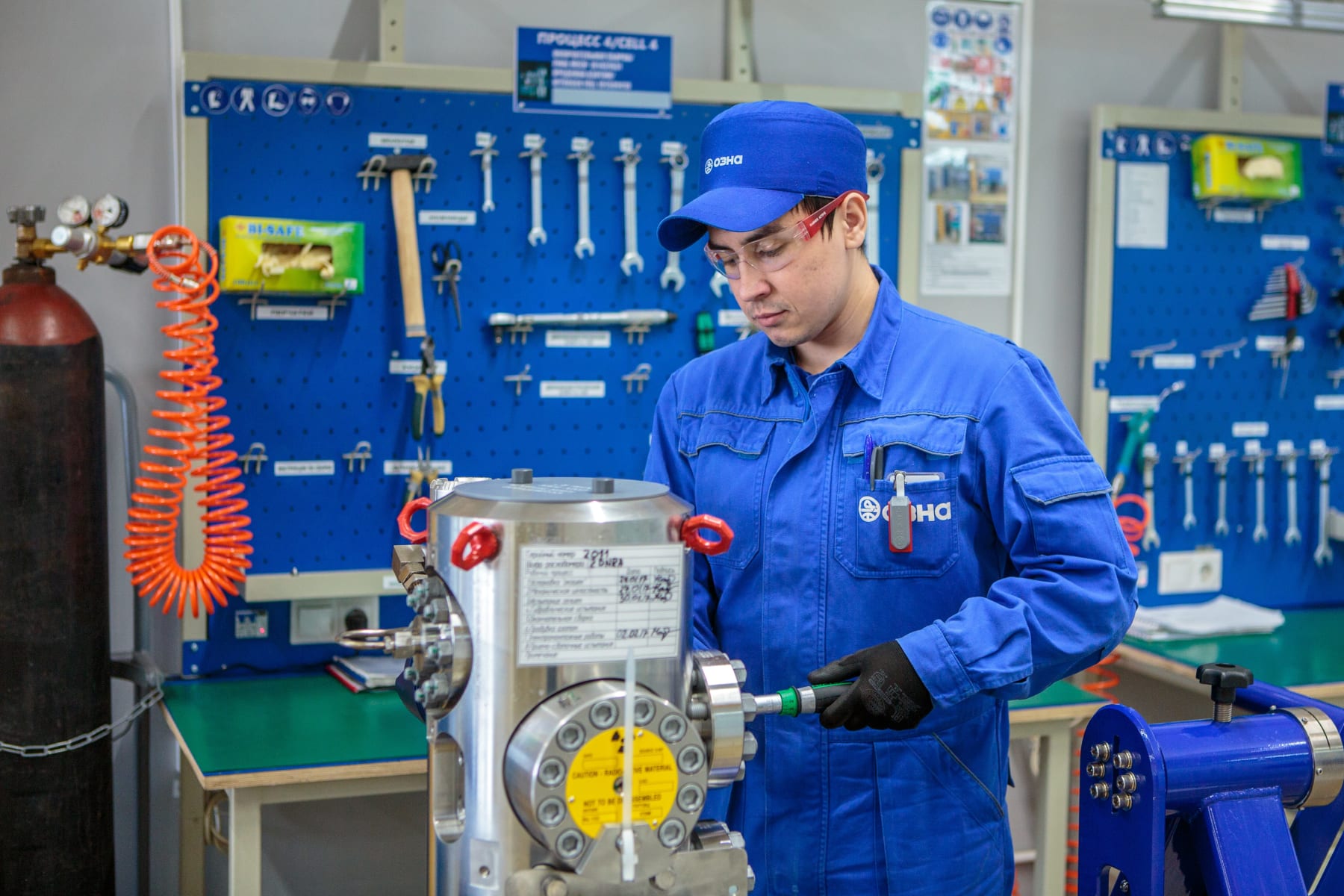

Установка измерительная «ОЗНА-Vx» с применением расходомеров многофазных Vx Spectra Снегирь, расходомеров многофазных Vx 88 и расходомеров многофазных Vx позволяет осуществлять непрерывные измерения дебитов отдельных фаз и фракционного состава многофазных потоков практически любой сложности:

Высокое рабочее давление (до 16 МПа)
Измерение и учет продукции добывающего фонда скважин в наземных и морских условиях
Критически низкие температуры флюида (от -46 °C)
Высокий газовый фактор
Высокие дебиты жидкости (до 662 т/час)
Высоковязкая нефть (до 30000 МПа*с)
Пенообразование и образование эмульсий
Повышенное содержание сероводорода
Возможность использования в различных экстремальных условиях

Конкурентные преимущества

Непрерывные измерения и предоставление данных, мониторинг и анализ данных в реальном времени
Упрощение монтажных работ и повышение уровня безопасности труда
Для применения гамма-излучателя на основе изотопа Ва-133 (Барий-133), отнесенного к 5 группе (самой низкой) потенциальной радиационной опасности, достаточно оформления и получения СЭЗ (санитарно-эпидемиологическое заключение)
Оперативное определение оптимального режима работы скважины при выводе на режим
Реализация упрощенных измерительных систем с компактными габаритами
Реализация различных конфигураций измерительной системы в зависимости от технических требований
Бессепарационный метод исключает дополнительные затраты на комплектацию, последующий ремонт
Надежность — отсутствие механических движущихся частей предотвращает изнашивание деталей
Возможность установки после мультифазных насосов и организации оперативного учета в условиях мультифазного транспорта продукции нескольких кустов или месторождения в целом
Использование установок для обустройства «безлюдных» кустов в рамках интеллектуальных месторождений
Принятие оперативных решений в процессе управления месторождением, прогнозирование добычи
Сокращение эксплуатационных затрат (минимизированы затраты на ЗИП, на проведение технического обслуживания и ремонт оборудования)
Ранняя идентификация прорыва пара при добыче путем парогравитационного дренирования

Технические характеристики

Характеристики	19 мм	29 мм	40 мм	65 мм	88 мм
Диапазон измерений массового расхода жидкости, т/ч.	от 0,042 до 26,5	от 1,42 до 72,9	от 2,6 до 139,2	от 7 до 364,4от 12	от 12,7 до 662,4
Диапазон измерений объемного расхода газа, м3/сут.	от 0,42 до 129,2	от 7,9 до 308,3	от 14,5 до 591,7	от 35,5 до 1533,3	от 58,3 до 2950,0
Максимальный объемный расход газа, ст. м3/сут. при 2 МПа при 10 МПа при 34 МПа	115 200 319 200 561 600	266 400 744 000 1 310 400	508 800 1 413 600 2 493 600	1 341 000 3 734 400 6 585 600	2 460 000 6 844 800 12 069 600
Содержание объемной доли воды в сырой нефти (обводненность)	от 0% до 100%
Давление измеряемой среды	до 34,5 МПа
Содержание объемной доли газа в потоке	от 0% до 100%
Температура измеряемой среды	от –46 °С до +121 °С
Условия эксплуатации: температура окружающей среды относительная влажность	от –40 °С до +85 °С до 100%
