Назначение

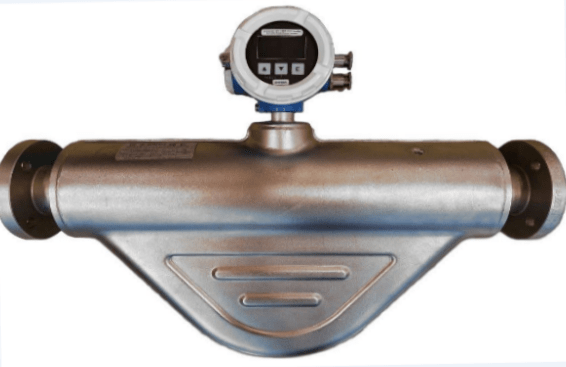

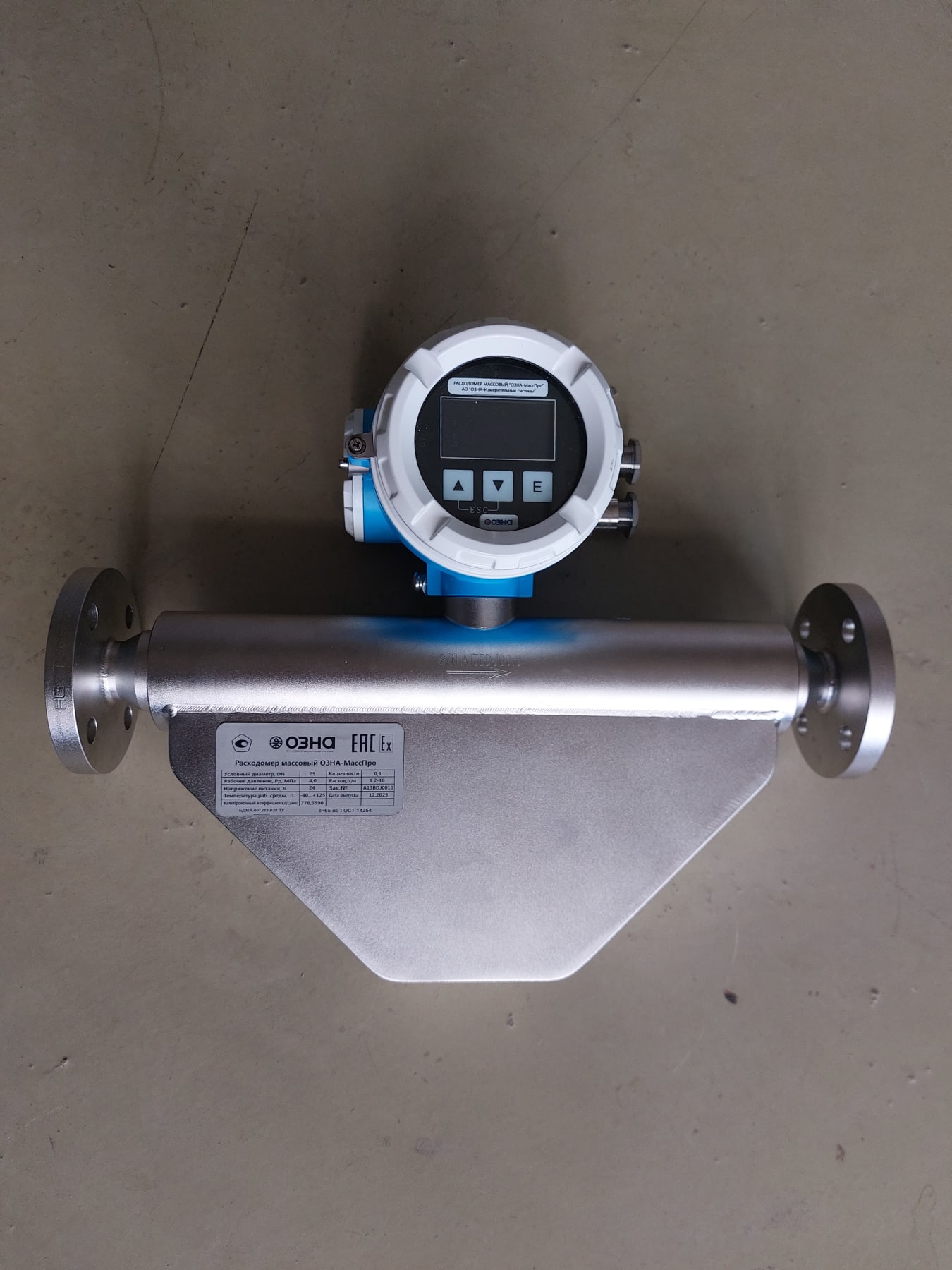

Линейка Расходомеров массовых ОЗНА-МассПро представлена множеством исполнений (DN 15-100 мм) для решения задач в различных отраслях промышленности. Расходомеры применяются для: измерений массы жидкости в потоке, массового расхода жидкости, плотности и температуры жидкости в системах коммерческого или технологического учёта. Расходомеры по метрологическим и техническим параметрам не уступают зарубежным аналогам. Габаритно-присоединительные размеры расходомеров выполняются по согласованию с заказчиком, возможно рассмотрение взаимозаменяемости с используемыми расходомерами на объектах Заказчиков для исключения дополнительных трудозатрат и временных. Расходомеры поставляются в интегральном исполнении — вторичный преобразователь смонтирован на корпусе первичного преобразователя расхода.
Сервис подбора расходомера ОЗНА-МассПро
Варианты материал трубок по рабочей среде:
- нержавеющая сталь — 316L, 304
- сплавы — монель 400, хастеллой C22, танталовый сплав Ta2.5W, титановый сплав Tal
По требованию заказчика изготовление расходомеров производится с фланцами:
- тип В, D, Е, F, J по ГОСТ 33259
- тип RF, RTJ по ASME В16.5
- тип RF (А) по HG/T 20592.кт поставки включаются взрывозащищенные кабельные вводы
Конкурентные преимущества
- Аттестованные каналы плотности и температуры
- Устанавливаться на горизонтальном, вертикальном или наклонном участках трубопровода;
- Не требуется прямолинейных участков трубопровода до и после счетчика-расходомера
- Высокая точность и повторяемость измерений
- Допустимость наличия вибраций трубопровода, изменений температуры и давления рабочей среды
- Простота обслуживания благодаря отсутствию движущихся и изнашивающихся частей
- Возможность измерения расхода сред с высокой вязкостью
- Диагностика неисправностей, возникающих в процессе работы
- Межповерочный интервал — 5 лет, 1 год — для канала измерения плотности
Технические характеристики
Метрологические характеристики
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр, мм | DN 15 | DN 20 | DN 25 | DN 40 | DN 50 | DN 80 | DN 100 |
| Диапазоны измерений массового расхода жидкости1), т/ч | |||||||
| — класс точности 0,1 | от 0,18 до 0,63 | от 0,6 до 4,5 | от 1,8 до 11,7 | от 3 до 36 | от 5 до 41,1 | от 10,8 до 132 | от 25 до 170 |
| — класс точности 0,15 | от 0,12 до 0,63 | от 0,42 до 4,5 | от 1,2 до 11,7 | от 2,1 до 36 | от 3,74 до 41,1 | от 7,2 до 132 | от 18,8 до 170 |
| — класс точности 0,2 | от 0,09 до 0,63 | от 0,3 до 4,5 | от 0,9 до 11,7 | от 1,5 до 36 | от 2,5 до 41,1 | от 5,4 до 132 | от 12,5 до 170 |
| — класс точности 0,25 | от 0,06 до 0,63 | от 0,18 до 4,5 | от 0,6 до 11,7 | от 0,9 до 36 | от 1,25 до 41,1 | от 3 до 132 | от 6,24 до 170 |
| — класс точности 0,5 | от 0,04 до 0,63 | от 0,12 до 4,5 | от 0,36 до 11,7 | от 0,6 до 36 | от 1,0 до 41,1 | от 2,16 до 132 | от 5 до 170 |
| Пределы допускаемой относительной погрешности измерений массы жидкости в потоке и массового расхода жидкости1), % | ±0,1; ±0,15; ±0,2; ±0,25; ±0,5 | ||||||
| Диапазон измерений плотности1), кг/м3 | от 650 до 1500 | ||||||
| Пределы допускаемой абсолютной погрешности при измерении плотности жидкости, кг/м3 | ±1 | ||||||
|
Диапазоны измерений температуры жидкости1), °С |
от минус 40 до плюс 60 от минус 40 до плюс 125 | ||||||
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±0,5 | ||||||
| 1) конкретное значение указано в паспорте | |||||||
Габариты
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Номинальный диаметр1), мм | DN 15 | DN 20 | DN 25 | DN 40 | DN 50 | DN 80 | DN 100 |
| Габаритные размеры, мм, не более | |||||||
| — длина | 280 | 360 | 455 | 520 | 730 | 950 | 1200 |
| — ширина | 175 | 175 | 175 | 175 | 200 | 245 | 300 |
| — высота | 285 | 320 | 355 | 410 | 560 | 585 | 1650 |
| Масса1), кг, не более | 31 | 31 | 32 | 45 | 65 | 120 | 190 |
Параметры
| Параметр | Значение | ||||||
|---|---|---|---|---|---|---|---|
| Измеряемая среда | жидкость | ||||||
| Плотность измеряемой среды1), кг/м3 | от 650 до 1500 | ||||||
| Кинематическая вязкость измеряемой среды, сСт | от 1 до 500 | ||||||
| Давление измеряемой среды1), МПа, не более | 16,0 | ||||||
| Температура окружающей среды, °С | от минус 40 до плюс 55 | ||||||
| Температура измеряемой среды1) | от минус 40 до плюс 125 | ||||||
| Выходные сигналы1): | |||||||
| — частотный (импульсный), Гц | от 10 до 10000 | ||||||
| — токовый, мА | от 4 до 20 | ||||||
| — цифровые | RS-485 (Modbus); НART | ||||||
| Параметры питания: | |||||||
| — напряжение постоянного тока, В | от 15 до 40 | ||||||
| — потребляемая мощность, Вт, не более | 50 | ||||||
| Степень защиты от пыли и влаги по ГОСТ 14254-2015 | IP65 | ||||||
| Маркировка взрывозащиты | 1Ех db ib IIC Т4 Gb X | ||||||
| 1) конкретное значение указано в паспорте | |||||||
Расходомеры массовые ОЗНА-МассПро имеют всю разрешительную документацию по РФ и ТК:
- Включены в Федеральный информационный фонд по обеспечению единства измерений под регистрационным номером 94348-25 (Приказ Росстандарта от 17.01.2025 г. № 80), Сертификат об утверждении типа средств измерений № 94348-25 от 2025 г.
- Сертифицированы по требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», Сертификат соответствия № ЕАЭС RU C–RU.HA65.B.02191/24 от 27.06.2024 г.
- По требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», Декларация о соответствии ЕАЭС N RU Д-RU.РА06.В.35032/24 от 23.07.2024 г.
- По требованиям ГОСТ 30546.1-98, ГОСТ30546.2-98, ГОСТ30546.3-98 (исполнение сейсмостойкости (9) баллов по шкале MSK-64) сертификат соответствия серия 001№ 1966 от 11.02.2025.
