Назначение

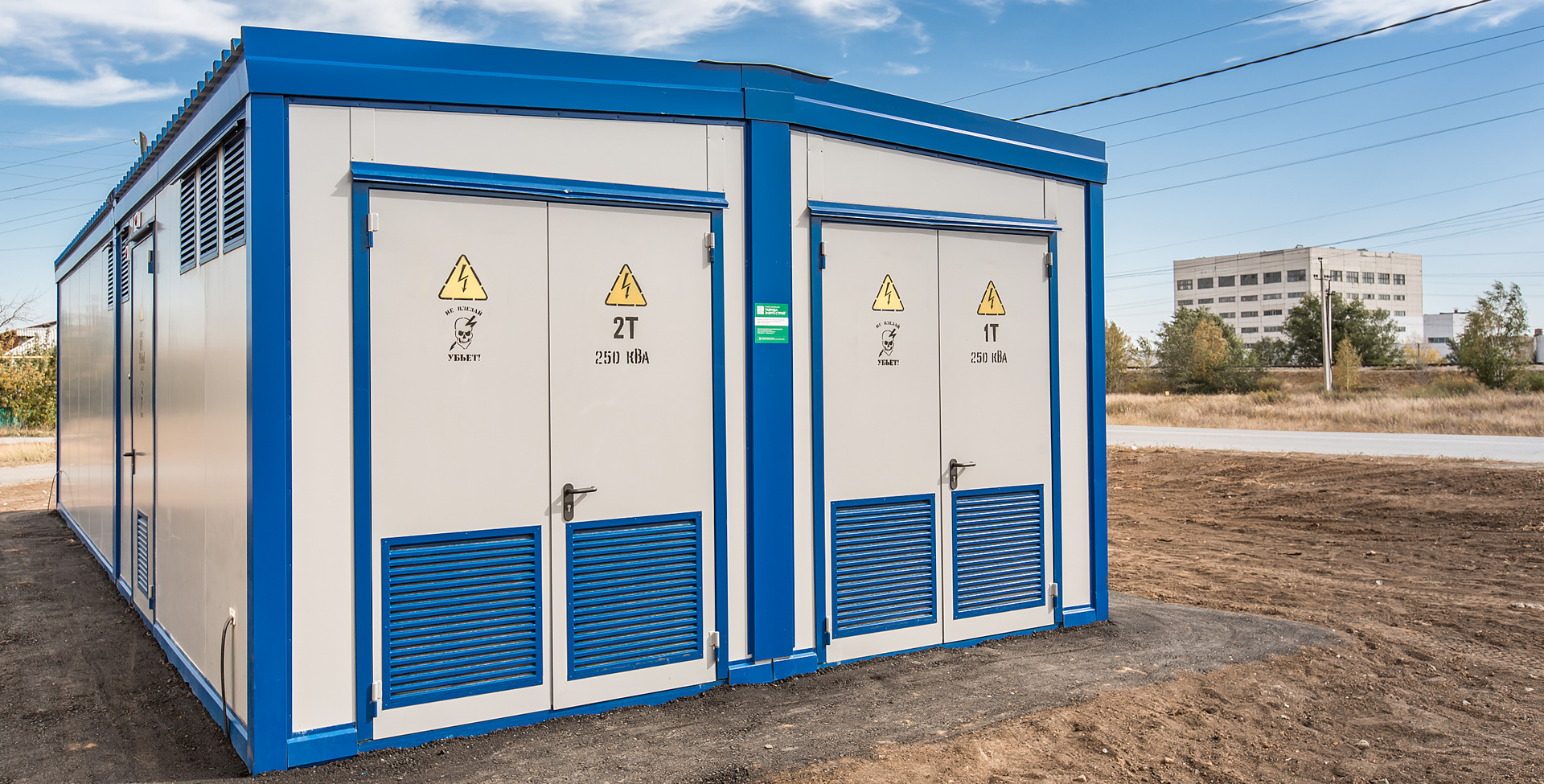

Комплектная трансформаторная подстанция (КТП) — электрическая подстанция, состоящая из шкафов или блоков со встроенным в них трансформатором и другим оборудованием распределительного устройства.Трансформаторные подстанции служат для приёма, преобразования и распределения электрической энергии.
Технические характеристики
|
Признаки классификации КТП |
Исполнение |
|---|---|
|
1. По типу силового трансформатора |
С масляным трансформатором; с трансформатором, заполненным негорючим жидким диэлектриком; с сухим трансформатором |
|
2. По способу выполнения нейтрали трансформатора на стороне низшего напряжения (стороне НН) |
С глухозаземленной нейтралью; с изолированной нейтралью |
|
3. По взаимному расположению изделий |
Однорядное; двухрядное |
|
4. По числу применяемых силовьи трансформаторов |
С одним трансформатором; с двумя или более трансформаторами |
|
5. Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН) |
С неизолированными шинами; с изолированными шинами (КТП мощностью 1000 кВА и выше) |
|
6. По выполнению высоковольтного ввода |
Кабельный, шинный, воздушный |
|
7. По выполнению выводов (шинами и кабелями) в РУНН |
Вывод вверх; вывод вниз; вывод вверх и вниз |
|
8. По климатическим исполнениям и месту размещения |
Категории 1, 3 исполнения У; категория 1, исполнения ХЛ по ГОСТ 15150—69, ГОСТ 15543-70 и в сочетании категорий (смешанная установка): 1—для устройства со стороны высшего напряжения (УВН), шинопровода и силового трансформатора; 3 исполнения У для РУНН |
|
9. По виду оболочек и степени зашиты |
По ГОСТ 14254—80 |
|
10. По способу установки автоматических выключателей |
С выдвижными выключателями; со стационарными выключателями |
|
11. По назначению шкафов РУНН |
Вводные, линейные, секционные |
